Stavební pravidla pro Gr.5 & Silhouette

1. Základní definice kategorie

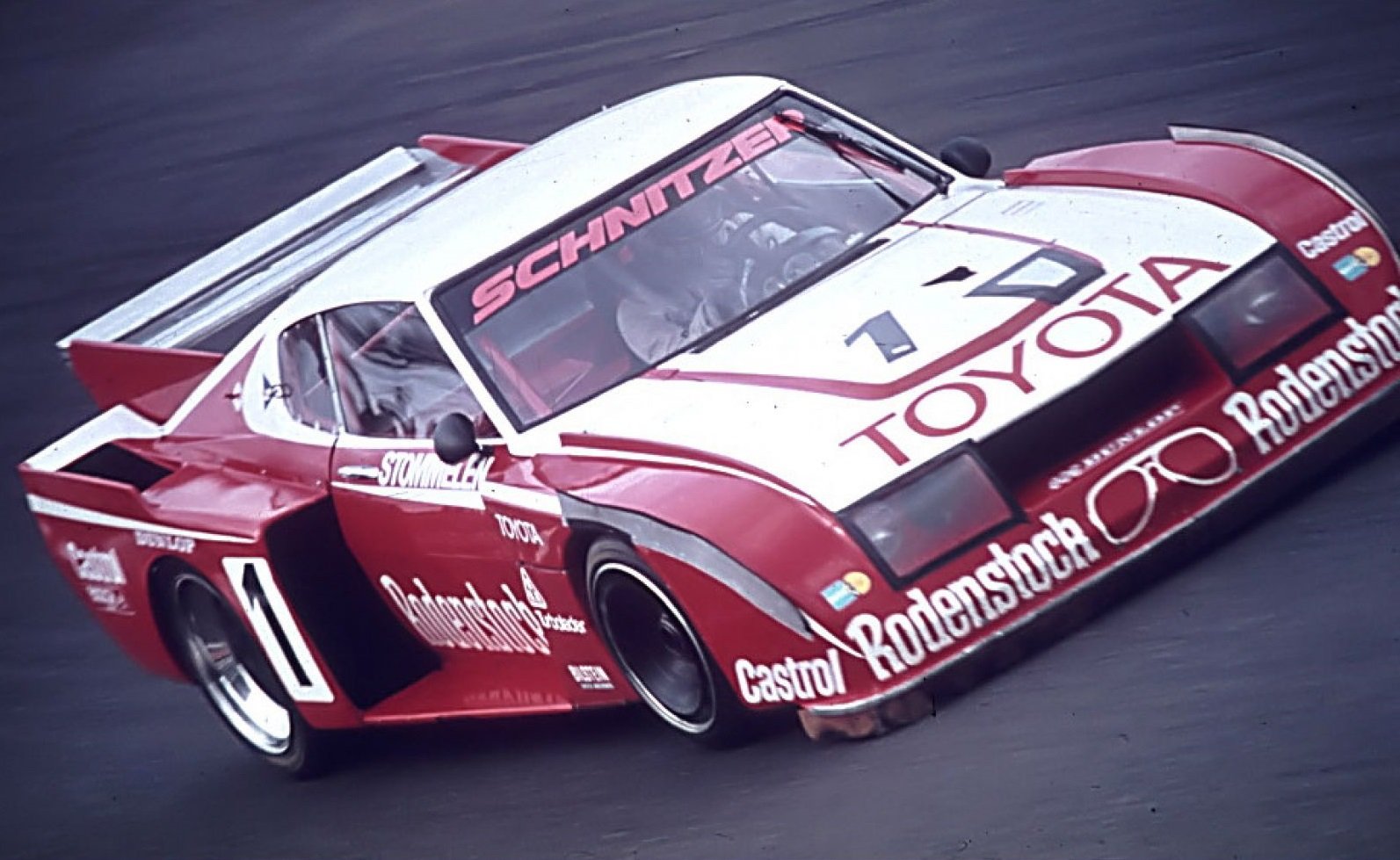

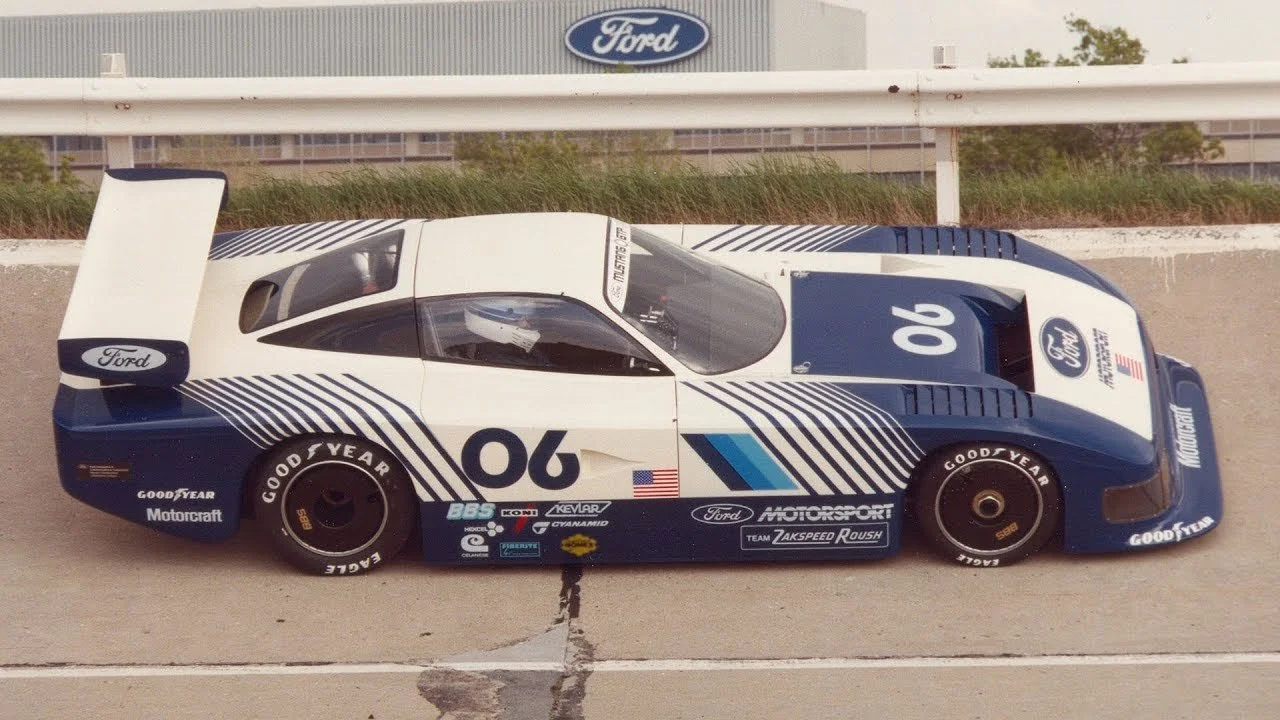

Makety závodních automobilů skutečné závodní kategorie Group 5, tzv. 4. generace. Této skupině vyhovují silniční závodní automobily startující v různých seriálech v rozmezí let 1976 – 1982 a později. Jedná se zejména o tyto závodní vozy napodobující sériově vyráběné vozy: Porsche 935 všech verzí, Porsche Turbo 934 RSR, Toyota Celica Turbo, Nissan Skyline Silhouette, Nissan Silvia, Nissan Bluebird, BMW 320i Turbo, BMW 3,5 CSL, BMW M1 Gr.5, Lancia Stratos Turbo, Lancia Beta Montecarlo, Ferrari 512 BB-LM, Ford Capri Turbo, Ford Escort MKII, Ford Mustang Turbo IMSA, Ford Mustang GTP, Audi Quattro Sihouette IMSA, Mazda RX-7, Alfa Romeo GTA, Lotus Europa Gr.5.

Základní rozměry a provedení se řídí pravidly pro stavbu maket, vydanými SMČR, výjimky jsou uvedeny níže.

2. Základní rozměry

Max. šířka přes kola: 85 mm, max. šíře karoserie není omezena.

3. Karosérie

a) Karoserie musí představovat maketu skutečného závodního vozu (předlohy) a muže být zhotovena ze stavebnice, produkční hračky nebo z laminátu zpracované v měřítku 1:24 nebo 1:25.

b) Karoserie musí mít průhledné prosklení, nabarvení podle skutečné předlohy a vybavení interiéru se všemi náležitostmi. Skutečnou předlohou se rozumí automobil, který startoval v hlavním závodu skutečné kategorie Gr.5.

Předloha musí být doložena plánkem v měřítku a alespoň jednou černobílou fotografií. Tolerance rozměrů je – 5%.

Karoserie tohoto typu, pokud není vyjmenována výše, musí být předem schválena vedoucím seriálu (Pavel Hrabal), to znamená, že zájemce musí poskytnout, zaslat či předložit karoserii před jejím zpracováním ke schválení včetně podkladů skutečného vozu (plánku, foto).

Laminátová karoserie i prosklení musí být dostatečně tuhé a tloušťka karoserie by měla být (pokud možno) stejná jak na bocích, tak na kapotách i na střeše. Hmotnost polotovaru bez prosklení by se měla shodovat s hmotností stejné karoserie z kitu.

c) Je zakázáno odlehčování jakéhokoliv výše uvedeného typu karoserie ztenčováním stěn.

d) Modely – karoserie musí být vybaveny všemi standardními detaily – světlomety, koncovými světly, zpětnými zrcátky, spoilery, výfuky a podobně.

e) Karoserie musí být připevněna k podvozku pevně (ne izolepou), ale tak, aby připevnění karoserie nenarušovalo vzhled modelu a nemohlo dojít k poškození dráhy (např. vyčnívajícími šrouby).

4. Podvozek

Volný, a pokud to odpovídá předloze, může v prazích přesahovat obrys karoserie.

5. Hřídele, ložiska, disky a pneumatik

a) hřídel předních i zadních kol může být libovolná

b) ložiska mohou být libovolná, tedy jak kuličková, tak i kluzná

c) disky mohou být libovolné a na hřídel připevněny libovolným způsobem

d) pneumatiky musí být pouze černé barvy

e) kola nesmí přesahovat obrys karoserie

f) rozměry pneumatik by měly odpovídat rozměrům dle plánku (nutno doložit plánkem!).

Ve všech ostatních případech platí tyto rozměry:

Přední pneumatiky: minimální průměr 23 mm, minimální šířka 8 mm

Zadní pneumatiky: minimální průměr 25 mm, maximální šířka 17 mm

Přední kola musí být vybavena vhodnými tvarovými disky (inserty).

6. Převod

Převody mohou být libovolné.

7. Motor

Typ JK Hawk retro 7 nebo motor JK Hawk 9, bez úprav.

Maximální napětí: 12 V

8. Vodítko

Může být libovolné, ale nesmí přesahovat přes okraj karoserie.

9. Světlost

a) minimální světlost pod podvozkem u modelů této kategorie musí být 2 mm

b) minimální světlost pod motorem, převodem a předním spoilerem musí být 0,8 mm

Světlost modelu se měří na rovné podložce (bez zapuštění vodítka). Přední kola musí vnějším obvodem zasahovat pod podvozek, ale nemusí se dotýkat podložky při přejímce. Musí se dotýkat dráhy, pokud je model v drážce a za jízdy se otáčet.

10. Figurka řidiče

Figurka řidiče musí být trojrozměrná – plastická, zhotovená v měřítku 1:24, realisticky provedená a umístěná v sedačce. Sedačka s řidičem musí být umístěna tak, aby to odpovídalo reálnému provedení. Může být zhotovena z lexanu, z resinu či z plastu a musí držet v rukou volant.

11. Interiér

Interiér modelu musí být proveden tak, aby byla naznačena přístrojová deska a řídící tyč volantu. Interiér vozu musí být vybaven vnitřním ochranným trubkovým rámem.

12. Přejímka modelů

Ke každému modelu s výjimkou modelů ze stavebnice, provedených beze změn včetně dekálů, je minimální dokumentací fotografie s barevným provedením předlohy. Fotografie nemusí být nutně barevná. U laminátové karoserie musí být podkladem plánek v měřítku s přepočítanými základními rozměry – délka, šířka, rozvor.

13. Ostatní ustanovení

Minimální hmotnost kompletního modelu je 140 g.

Model, který neodpovídá pravidlům, se může zúčastnit závodu, ale bez nároku na bodový zisk. O tom, zdali takový model může v závodě startovat, rozhoduje ředitel závodu.

Pravidla sepsal:
Pavel Hrabal
Vedoucí seriálu MČR Nascar
